XLY系列電力UPS電源專為電力、通信系統及其他需要高質量應急供電場所設計，是一種將市電及電池的電能轉化為不間斷的、凈化的交流電能的變換裝置，不僅具有不間斷供電作用,還具有穩壓作用;用以給計算機和其他電氣及電力設備提供可穩定的連續交流電源，以備市電的不穩定及斷電。亦能防止公用電力的各種畸變，如供電電壓下降、浪涌電壓、尖峰電壓及廣播頻率干擾。
一:電力UPS電源簡介
XLY系列電力UPS電源專為電力、通信系統及其他需要高質量應急供電場所設計，是一種將市電及電池的電能轉化為不間斷的、凈化的交流電能的變換裝置，不僅具有不間斷供電作用,還具有穩壓作用;用以給計算機和其他電氣及電力設備提供可穩定的連續交流電源，以備市電的不穩定及斷電。亦能防止公用電力的各種畸變，如供電電壓下降、浪涌電壓、尖峰電壓及廣播頻率干擾。
二:電力UPS電源工作方式
● 根據本臺UPS電源是否配備電池,可以分為帶電池型和不帶電池型,兩種類型;
● 根據UPS電源的供電設計方式,可以分為在線式(轉換時間為0,不間斷特性明顯)和后備式(設備效率高,有極短轉換時間約4ms),兩種類型;
● 所以總共有四種類型可供選擇:一種是在線式帶電池型;一種是在線式不帶電池型;一種是后備式帶電池型;一種是后備式不帶電池型;
1.在線式帶電池型工作方式
<1>當電網市電正常時,交流市電先經過輸入隔離變壓器,再整流、濾波后,一路經過智能充電器對電池進行充電,另一路經逆變器逆變成純正的交流電,經過輸出隔離變壓器,供后端負載供電;
<2>當電網市電異?；驍嚯姇r,UPS電源立即轉換成,由電池的直流電能經過逆變器逆變成純正的交流電,經過輸出隔離變壓器,供后端負載供電;此種轉換過程時間為0,確保不間斷供電;當電網市電恢復正常時,UPS電源又自動轉換到由市電供電方式;
<3> 當UPS電源逆變器固障或內部線路固障時,由靜態轉換開關,切換到自動旁路,由電網市電經過旁路隔離變壓器或旁路穩壓器后,由旁路市電直接供電;此種轉換時間極短,一般小于4ms,確保設備的不間斷供電;當主電路恢復正常后,設備會自動轉換到主電路供電;
1.在線式不帶電池型
不帶電池型,UPS電源的直流電一般取自于直流屏的控母端或其他可以提供相應直流電源的設備
<1>當電網市電正常時,交流市電先經過輸入隔離變壓器,再整流、濾波后,經逆變器逆變成純正的交流電,經過輸出隔離變壓器,供后端負載供電;
<2>當電網市電異常或斷電時,UPS電源立即轉換成,由直流屏或其他設備提供的直流電能經過逆變器逆變成純正的交流電,經過輸出隔離變壓器,供后端負載供電;此種轉換過程時間為0,確保不間斷供電;當電網市電恢復正常時,UPS電源又自動轉換到由市電供電方式;
<3> 當UPS電源逆變器固障或內部線路固障時,由靜態轉換開關,切換到自動旁路,由電網市電經過旁路隔離變壓器或旁路穩壓器后,由旁路市電直接供電;此種轉換時間極短,一般小于4ms,確保設備的不間斷供電;當主電路恢復正常后,設備會自動轉換到主電路供電;
1.后備式帶電池型
<1>當電網市電正常時,交流市電先經過輸入隔離變壓器,一路經過智能充電器對電池進行充電,一路通過靜態轉換開關,直接對負載供電;
<2>當電網市電異?；驍嚯姇r,UPS電源立即通過靜態轉換開關轉換成,由電池的直流電能經過逆變器逆變成純正的交流電,經過輸出隔離變壓器,供后端負載供電;此種轉換過程時間極短,約小于4ms,確保不間斷供電;當電網市電恢復正常時,UPS電源又自動轉換到由市電直接供電方式;
1.后備式不帶電池型
不帶電池型,UPS電源的直流電一般取自于直流屏的控母端或其他可以提供相應直流電源的設備
<1>當電網市電正常時,交流市電先經過輸入隔離變壓器,通過靜態轉換開關,直接對負載供電;
<2>當電網市電異?；驍嚯姇r,UPS電源立即轉換成,由直流屏或其他設備提供的直流電能經過逆變器逆變成純正的交流電,經過輸出隔離變壓器,供后端負載供電;此種轉換過程時間極短,約小于4ms,確保不間斷供電;當電網市電恢復正常時,UPS電源又自動轉換到由市電直接供電方式;
選配單元部份:手動維修旁路;手動維修旁路一般在設備需要檢修或維護時使用,當需要檢修或維護時,由專業操作人員按順序切斷UPS電源內部供電,轉為市電直接供電,此時UPS電源是關機狀態,操作人員可以對UPS電源進行維護和檢修;(非專業人員,不可以隨意使用手動維修旁路開關,否則會導制設備的嚴重損壞)
另外:輸入隔離變壓器,輸出隔離變壓器,旁路隔離變壓器,旁路穩壓器,也是可選項單元;用戶應根據實際情況選用最適合的配置機型;
三:產品特點
● 完全隔離型逆變技術，輸出無噪音正弦交流電壓
● 逆變單元采用先進的SPWM技術，高端進口IGBT,波形純凈
● 獨有的動態電流環控制技術確保逆變器可靠運行
● 過負載能力強，能承受計算機滿負載開機
● 大功率旁路開關，過載時可由旁路供電
● 具有輸入過、欠壓，輸出過、欠壓，過溫、短路等保護功能
● 逆變器前面板有LED/LCD顯示方式，狀態一目了然
四:電力UPS電源使用說明

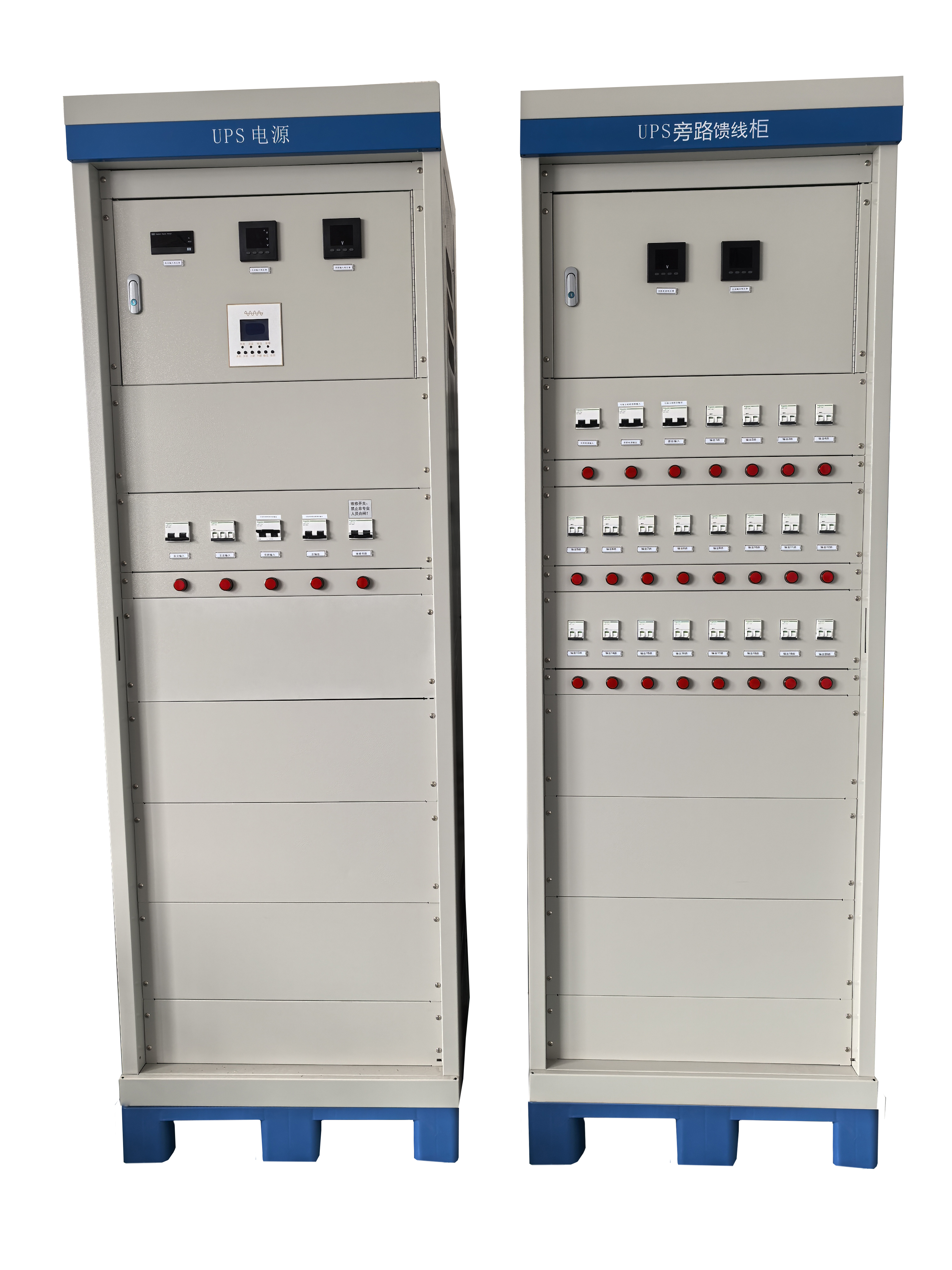

新力源電力生產的電力UPS電源均采用GGD電力柜安裝設計,前門帶鋼化玻璃窗,底部及頂部強化通風散熱設計,前門單開后門雙開,結構堅固,外觀美觀大氣,所有配件均采用國產名牌產品,部份重要部件均采用進口高檔產品,確保設備的穩定性;(設備配件可按客戶要求定制)
新力源電力生產的電力UPS電源,出廠前均已做好調試測試老化試驗,用戶在安裝設備時,只需接好輸入線輸出線及電池的連接,檢查連接無誤后即可開機投入使用,簡易方便;
五:電力UPS電源技術參數
型 號 單相XLYU-1～40KVA 或 三相XLYU-1～60KVA
直流輸入 額定電壓 110/220VDC(可按要求定制其他電壓)
電池數量 (配套直流屏)或12V×（9/18）節 或其他
電池類型 免維護鉛酸蓄電池
交流輸入 相 數 單相/三相
頻 率 50Hz ± 5％
電壓范圍 單相時220VAC ± 20％ / 三相時380VAC ± 20％
逆變輸出 額定功率 **KVA×0.8（KW）
額定電壓 單相時220VAC / 三相時380 VAC
電壓精度 單相時220VAC ± 2％ / 三相時380 VAC ± 2％
頻 率 50Hz ± 1％
波形失真率 ≤ 5％（線性負載）
動態響應 5%（0%~100%負載）
峰值系數（CF） 3：1
功率因數 0.8
逆變效率 90%
報 警 LED指示燈報警和液晶顯示屏文字報警
轉換時間 ≤5ms（在線式為0切換）
充電電壓 （按實際設計）
噪音 ≤55db
絕緣強度 1500 VAC， 1min （輸入和輸出）
冷卻方式 風扇強制風冷
